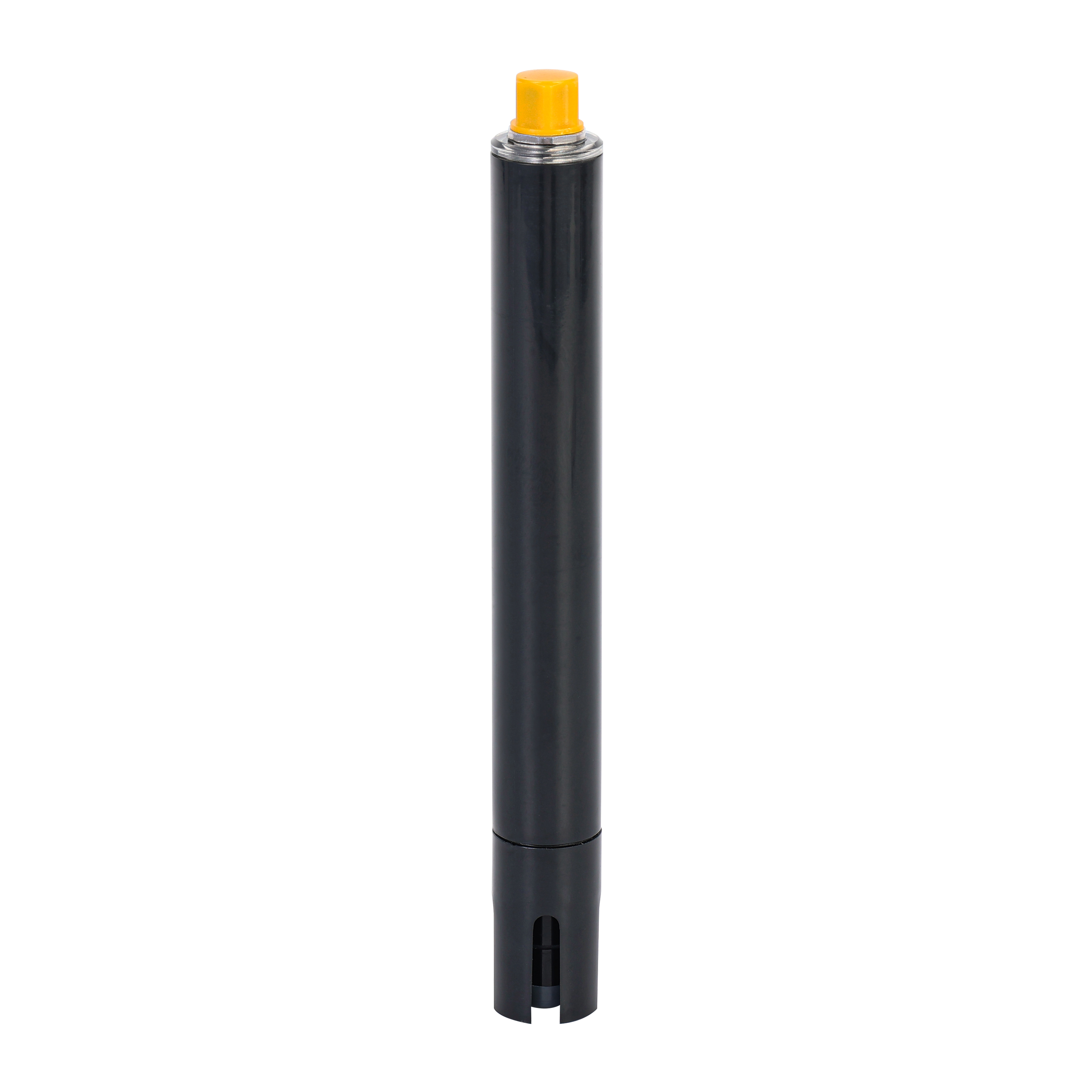

WQS-NH3 氨氮水质传感器
WQS-NH3 氨氮水质传感器宣传手册
氨氮是工业、农业和生活废水中常见的一种污染物。氨氮会消耗水体中的溶解氧，导致水体富营养化。基于离子选择法测量铵离子，由工作电极、参比电极、离子选择膜和电解液组成。只有待测铵离子可以迁移通过离子选择膜，并发生电荷变化，在工作电极上产生电位，电位值与离子浓度成比例，参比电极电位恒定不变。变送器基于能斯特方程，测量工作电极与参比电极之间的电位差并转换成氨氮浓度，基于电位法测量原理，不受色度和浊度的影响。
适用于市政污水、生活污水、农业污水、工业废水、过程控制、硝化处理和曝气池等领域的在线监测和便携监测，便于监测浮标、监测浮排、监测船等集成应用。
l 生活污水
l 地表水、地下水
l 工业废水
l 废水处理工艺
l 快速测量，最快测量周期为1秒
l RS485通信模式，可快速连接表头，控制传感器
l 防护等级IP68，可在恶劣环境下使用
l 功耗低，可使用电池供电，方便设备部署
技术规格
产品技术规格如有变动，恕不另行通知。
|
测量原理 |
离子选择电极法 |
|
测量范围 |
0~2000 mg/L |
|
分辨率 |
0.1 mg/L |
|
检出限 |
0.2 mg/L |
|
准确度 |
±5% or ±0.5 mg/L |
|
尺寸 |
φ25×226 mm （不同型号的传感器，尺寸略有不同） |
|
工作电压 |
DC+12 V to +24 V |
|
工作温度 |
0°C ~ + 50 °C (32 to 122 °F) |
|
存储温度 |
-10°C ~ + 50 °C (-10 to 122 °F) |
|
安装方式 |
浸没式、流通式 |
|
线缆长度 |
尾部直出：6 m M12航插：2 m 其他尺寸请联系我们 |
|
压力 |
<0.6 MPa |
|
防护等级 |
IP68（尾部防水接头版） |
|
通讯方式 |
RS485, Modbus RTU |
|
保修期 |
1年 |
不同型号的传感器尾部线缆接头不同，客户可根据需求自行选择。.
|
型号 |
描述 |
防护等级 |
图片 |
|
WQS-NH3-S01 |
M12 五芯航空插头 防水连接螺纹 |
IP65 |
|
|
WQS-NH3-S11 |
尾部线缆直出 防水连接螺纹 |
IP68 |
|
|
WQS-NH3-P01 |
M12 五芯航空插头 |
IP65 |
|
|
WQS-NH3-P11 |
尾部线缆直出 |
IP68 |
|
传感器的接线方式有两种，尾部直接输出和M12 五芯航空插头。两者使用不同的电缆，有不同的接线定义，详见下图
