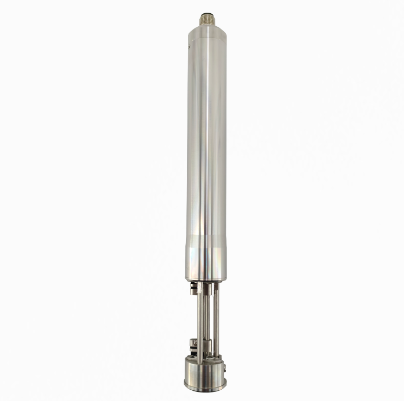

色度传感器

　　WQS-CHR-Pxx色度传感器其内部集成多波长探测器，可实现对色度的精确测量，内置自动视窗清洗功能，可实现长期免维护。色度水质传感器广泛应用于饮用水、自来水出厂水、自来水管网或二次泵房、地下水等。另外，配合 DL-W-S 系列数据采集器和 WQS-Server（WQS 云服务），用户可以实现现场以及远程数据查看。
　　安全信息
　　在拆包安装，或操作本设备前，请务必阅读该使用说明书的全部内容。请注意所有关于危险及小心的陈述。不这样做会造成操作人员的严重伤害或该设备的损坏。
　　为确保该仪表所提供的保护不被损伤，不要以本说明书规定的方式以外的任何方式安装该设备。
　　安装
　　多重危险。只有符合资质的专业人员才能从事文档本部分所述的任务。
　　注意
　　传感器安装时，严格按照文档操作，否则造成损坏传感器，本公司不予保修。
　　流速设置注意 ：
　　色度传感器光学传感器测量时受气泡影响较大，请严格按照下面要求调节节流阀。
　　(1) 完全打开水路开关、节流阀。
　　(2) 然后缓慢关闭节流阀，使流量降低 20%-30%。并且确保流量在传感器合理范围内，参考规格。建议流量值 500mL/min。
　　注：流量可通过烧杯与秒表，一定体积水量的所需时间，初略估算流量。
　　适度关小节流阀可引发管道背压并减少测量系统中形成的小气泡。
　　色度传感器维护日程表：
　　维护工作：清洁传感器
　　频率推荐： 1-3 个月一次

      色度传感器规格表：


　　WQS-CHR 系列传感器维护包括清洁传感器和校准。在测试环境极为恶劣的情况下需要对传感器进行定期清洁才能保证获得稳定准确的数据。
　　清洁色度传感器：
　　(1) 断开传感器接线，并关闭水路开关。
　　(2) 按照下图操作，清洗传感器。
　　零点校准
　　(1) 清洗传感器，关闭进水口；
　　(2) 将零点校准液（去离子水 或 蒸馏水）倒入传感器内部，注意不要有气泡，然后将堵帽盖住，防止自然光进入传感器内部；
　　(3) 读取《WQS-CHR-Pxx 寄存器列表 2》中“CHRorg”寄存器值，等待其稳定；
　　(4) 发送零点校准命令：“AbsZeroCalib”（参考《WQS-CHR-Pxx 命令表》）；
　　(5) 等待零点校准完成（参考《RunFlag 定义》 RunFlagL16->bit8）；
　　色度标准液准备
　　(1) 购买色度标准液，推荐购买有资质的公司生产的Pt-Co铂钴色度标准溶液；
　　(2) 自配 Pt-Co 铂钴色度标准溶液，参考《水质 色度的测定》(GB 11903-89)中的铂钴色度标准液配置方法；
　　色度传感器校准
　　(1) 清洗传感器，关闭进水口；
　　(2) 将色度为ρ的色度标准液（推荐色度选择测量水体色度的最大值）倒入感器内部，注意不要有气泡，然后将堵帽盖住，防止自然光进入传感器内部；
　　(3) 读取《WQS-CHR-Pxx 寄存器列表 2》中“CHRorg”寄存器值，等待其稳定并记录其值；
　　(4) 计算色度校准斜率：Clc_CHR_Kp = ρ / CHRorg；
　　(5) 写入将（4）中计算的 Clc_CHR_Kp 值写入到寄存器“CHR_Kp”（参考《WQS-CHR-Pxx 寄存器列表 1》中“CHR_Kp”寄存器地址）；
　　(6) 保存校准数据，向《WQS-CHR-Pxx 寄存器列表 1》中“CalibCtrl”寄存器写入值“1”；
　　(7) 完成校准。
